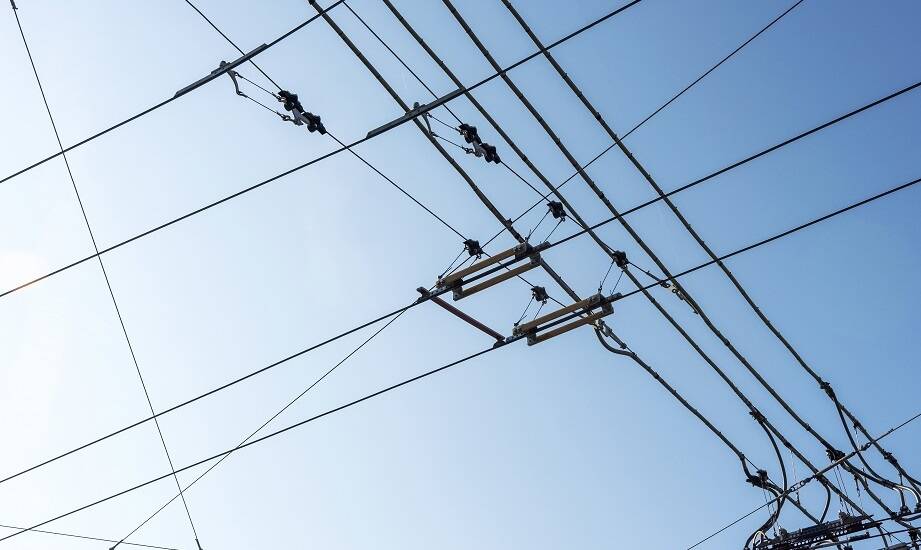

Dlaczego dobór przewodów AFL i drutów jezdnych Djp wymaga spojrzenia na cały układ trakcyjny

Poprawna specyfikacja katalogowa pojedynczego elementu rzadko gwarantuje bezawaryjną współpracę całego układu trakcyjnego. Przewody zasilające oraz druty jezdne funkcjonują w wysoce dynamicznym środowisku. Wymagają one precyzyjnego dopasowania do liny nośnej, wieszaków i miedzianych nakładek odbieraków prądu poruszającego się pociągu. Projektowanie i modernizacja infrastruktury szynowej opiera się na zapewnieniu ciągłości przesyłu ogromnych mocy przy jednoczesnym znoszeniu skrajnych obciążeń mechanicznych. Dostarczając zaawansowany osprzęt elektroenergetyczny, stale obserwujemy, jak kluczowe staje się całościowe spojrzenie na budowę systemu zasilania. Zwykłe zestawienie podstawowych produktów z hurtowni nie wystarcza do zbudowania sieci spełniającej rygorystyczne normy zarządców kolejowych. Brak dogłębnej analizy powiązań między naprężeniami a zmęczeniem metali niechybnie skutkuje skróceniem cyklu życia całej linii przesyłowej.

Przeczytaj również: Jakie są najczęstsze błędy w użytkowaniu zmywarek i jak ich unikać?

Jak analizować parametry przewodów i drutów jezdnych?

Właściwa ocena materiałów konstrukcyjnych wymaga jednoczesnego zbalansowania właściwości czysto elektrycznych i twardych danych wytrzymałościowych. Przewody wielodrutowe stalowo-aluminiowe typu AFL-6 stosuje się powszechnie jako zasilacze napowietrzne w polskim systemie napięcia 3 kV DC. Charakteryzują się one przekrojami rzędu od 70 do nawet 240 mm². Taka hybrydowa budowa zapewnia niezbędną wytrzymałość na potężne siły zrywające przy jednoczesnym zachowaniu optymalnego poziomu przewodności prądowej. Profilowe druty jezdne Djp produkuje się ze specjalnie utwardzanej miedzi elektrolitycznej lub jej odpornych na ścieranie stopów. Minimalna dopuszczalna przewodność dla tych kluczowych elementów wynosi 56,3 MS/m. Na torach głównych najczęściej instaluje się warianty o ustandaryzowanych przekrojach 100, 120 lub 150 mm². Wyróżniają je wzdłużne rowki profilowe, które pozwalają na pewne uchwycenie drutu przez zaczepy bez wystawania elementów mocujących poza płaszczyznę ślizgu pantografu.

Przeczytaj również: Przegląd narzędzi do serwisowania domowych urządzeń

Dokumentacja elektryczna ustępuje jednak miejsca parametrom mechanicznym, gdy w grę wchodzi wieloletnia trwałość instalacji. Nominalna wysokość zawieszenia sieci nad główką szyny wynosi 5,6 metra. Obniża się ona do absolutnego minimum 4,9 metra wyłącznie pod trudnymi obiektami inżynieryjnymi. Długości typowych przęseł w skompensowanych sieciach łańcuchowych wynoszą zazwyczaj od 50 do 65 metrów. Właśnie na tak długich niepodpartych odcinkach metale nieustannie zmagają się z siłami naciągu wzdłużnego, parciem wiatru i niszczącymi drganiami aerodynamicznymi. Stopniowe narastanie osadzi lodowej w sezonie zimowym oraz letnie upały drastycznie zmieniają wewnętrzne naprężenia w układzie nośnym. Odpowiedni dobór miedzianych złączek prasowanych, śrubowych uchwytów zaciskowych i twardych izolatorów sekcyjnych determinuje reakcję zawieszenia na przejazd ciężkiej lokomotywy. Zignorowanie wyliczeń dynamiki wibracji skutkuje postępującym uginaniem się liny nośnej i nierównomiernym dociskiem. To niebezpieczne zjawisko przyspiesza punktowe wypalanie i ścieranie drutu przez iskrzące nakładki ślizgacza.

Przeczytaj również: Jakie są najważniejsze cechy ociekowych wanien dla efektywności operacyjnej?

Błędy montażowe a różnice w infrastrukturze szynowej

Awarie górnej sieci trakcyjnej zaskakująco często wynikają z fizycznego sparowania komponentów o odmiennych współczynnikach rozszerzalności cieplnej. Sztywne zblokowanie miedzianych drutów jezdnych na odcinkach przęsłowych utrudnia płynną pracę urządzeń naprężających i kompensacyjnych. Użycie niewłaściwych złączek lub niestosowanie atestowanych kluczy dynamometrycznych podczas montażu prowadzi do powolnego luzowania styków i podnoszenia rezystancji przejścia. Silne prądy powodują ukryte lokalne przegrzania, które destrukcyjnie wypalają strukturę kryształów metalu i stwarzają ryzyko nagłego zerwania linii. Nawet najdroższy drut zgodny z normą PN-EN 50149 szybko popęka, jeśli brygady montażowe powieszą go na źle wyprofilowanych uchwytach odległościowych. Profesjonalny dystrybutor kabli i przewodów wspiera wykonawców poprzez rygorystyczne sprawdzanie kompletności zamawianych zestawów materiałowych. Taka selekcja na etapie zaopatrzenia skutecznie powstrzymuje instalację elementów podatnych na przyspieszoną korozję galwaniczną.

Budowa miejskiej sieci tramwajowej oraz ciężkiej infrastruktury kolejowej narzuca stosowanym materiałom całkowicie inne reżimy pracy. Miejskie systemy zasilania tramwajów, operujące przy niższych napięciach i prędkościach poniżej 80 km/h, wykorzystują zazwyczaj jeden miedziany drut jezdny o przekroju 100 mm². Mała odległość pomiędzy słupami i duża liczba ostrych łuków ulicznych wymusza stosowanie lżejszych, ale bardzo elastycznych ramion odciągowych. Magistrale obsługujące pociągi pasażerskie funkcjonują w radykalnie innej rzeczywistości mechanicznej. Składy poruszające się z prędkością przekraczającą 120 km/h wymagają równoległe prowadzenia dwóch drutów jezdnych. Zawiesza się je na solidnej linie nośnej przy pomocy skrupulatnie odmierzonych wieszaków prętowych, co gruntownie zmienia charakterystykę drgań całego przęsła. Systemy zakładowe na krótkich bocznicach przemysłowych stanowią jeszcze inną kategorię projektową. Generują one potężne udary prądowe wynikające z ruszania wypełnionych po brzegi węglarek. Skopiowanie tam delikatnych rozwiązań z sieci miejskich grozi natychmiastowym stopieniem i przetarciem głównego przewodu zasilającego.

Bezpieczna konstrukcja podstacji i obwodów zasilających opiera się na matematycznym prognozowaniu warunków atmosferycznych oraz obciążeń ruchowych. Sam profil miedziany i podana w katalogu wytrzymałość na rozciąganie tworzą jedynie wstęp do tworzenia zaawansowanych projektów wykonawczych. Długowieczny szlak kolejowy działa prawidłowo dopiero wtedy, gdy stalowe olinowanie, miedziane druty i sprzęt naprężający stanowią jednolity organizm mechaniczny. Respektowanie instrukcji branżowych oraz surowych wymogów europejskich dyrektyw interoperacyjności definiuje stabilność całego węzła transportowego. Konsolidacja zakupów u sprawdzonych dostawców osprzętu ogranicza błędy w dopasowaniu zacisków i chroni wykonawcę przed konsekwencjami awarii zasilania.
